设备定义

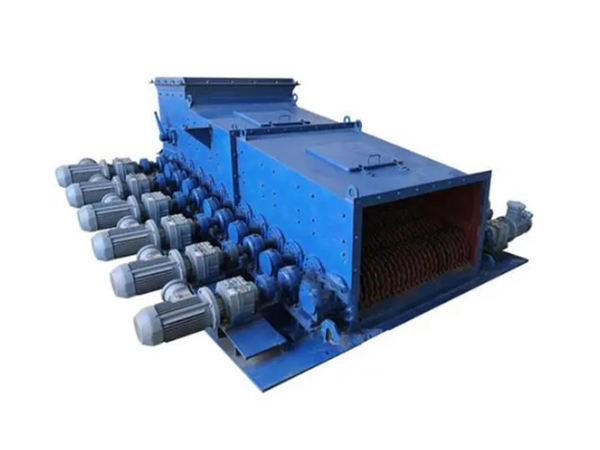

新疆交叉滚轴筛是一种基于交叉排列滚轴设计的筛分设备，通过滚轴旋转与物料的多向运动实现分级筛分，适用于煤炭、矿石、建筑垃圾等物料的粗、中粒级筛分（常见粒度范围：10-200mm）。其核心特点是抗堵性强、适应恶劣环境，尤其适合新疆地区多风沙、高湿度、低温等复杂工况。

核心结构与工作原理

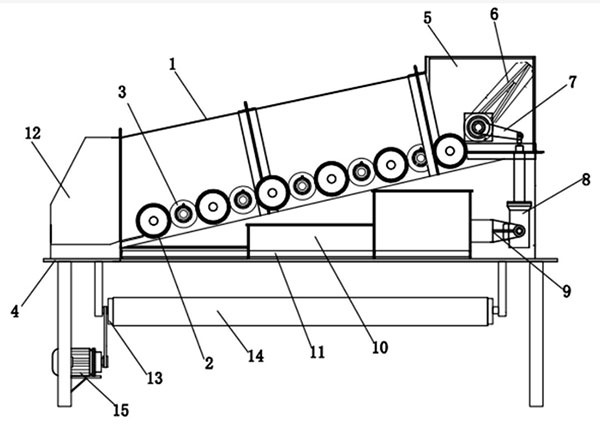

1. 核心结构

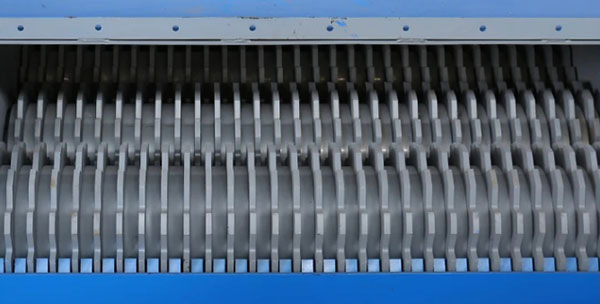

   • 交叉滚轴组：多根滚轴按角度交叉排列（非完全平行），表面安装耐磨筛盘或齿片，形成动态筛面。

   • 驱动系统：电机通过链条或齿轮传动驱动滚轴同步旋转，部分机型支持变频调速。

   • 间隙调节机构：手动或液压调节相邻滚轴间距（通常5-150mm），适应不同粒度需求。

2. 工作原理

   • 物料从进料端进入筛面，滚轴旋转推动物料沿“之”字形轨迹运动，延长筛分路径。

   • 小于筛孔尺寸的颗粒透筛下落，大颗粒从出料端排出。

   • 交叉运动与滚轴自转结合，减少物料堆积和堵塞。




性能特点与优势

特点	具体说明
高适应性	可处理高水分（≤20%）、粘性物料（如褐煤、黏土矿），抗堵性优于振动筛。
耐磨耐用	滚轴采用锰钢或合金钢，表面覆耐磨涂层，适合新疆风沙环境。
低能耗	功率需求低（5-30kW），运行成本仅为振动筛的60%-70%。
维护便捷	模块化设计，可快速更换单根滚轴，减少停机时间。
环保性	全封闭结构可选配，抑制粉尘逸散，符合新疆环保政策要求。

典型应用场景

1. 煤炭行业

   • 原煤分级：分离块煤（>50mm）与末煤（<50mm），提升洗选效率。

   • 矸石分选：筛除煤炭中的矸石，降低运输与加工成本。

2. 矿山与冶金

   • 矿石预筛分：铁矿石、石灰石等粗碎后的粒度分级（如30-100mm）。

   • 尾矿处理：分选尾矿中可回收的粗颗粒物料。

3. 建筑垃圾资源化

   • 分拣破碎后的混凝土块（>20mm）与碎砖、渣土，提升骨料品质。

4. 农业领域

   • 新疆特色作物（如棉花、红枣）的杂质筛分与大小分级。




新疆地域适应性设计

1. 抗风沙设计

   • 轴承采用多层密封结构，防止沙尘侵入润滑系统。

   • 筛体表面喷涂防锈涂层，延长设备寿命。

2. 耐低温配置

   • 选用-40℃低温钢材，避免冬季脆性断裂。

   • 驱动系统配备低温润滑油，保障寒冷环境下启动顺畅。

3. 大处理量优化

   • 筛面宽度可达2.5-4m，单机处理量300-1000t/h，匹配新疆大型矿场需求。




选型与使用建议

1. 选型关键参数

   • 筛分粒度：根据物料很大粒径选择滚轴间隙（建议预留10%-15%余量）。

   • 处理量：需结合物料密度（如煤炭0.8-1.2t/m³，矿石2.5-3t/m³）计算。

   • 动力配置：普通物料选固定转速电机，复杂工况建议变频电机（如7.5-22kW）。

2. 防堵措施

   • 高粘物料：选择滚轴反向旋转或加装尼龙清洁刷。

   • 高湿物料：增大筛面倾角（3°-8°）或增加滚轴转速。

3. 维护要点

   • 定期检查滚轴磨损情况，及时更换局部损坏的筛盘。

   • 每季度清理传动链条并润滑，避免沙尘堆积导致卡滞。
